Светильник СГГ 5М.05 головной индивидуальный Взрывозащита: РП П Ис Назначение Светильники головные шахтные СГГ 5М.05 предназначены для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы в подземных выработках угольных шахт. Сертификаты и разрешения № РОСС RU.МГ07.В00457 № РРС 0036800 Нормы ГОСТ 22782.0-81 ГОСТ 22782.5-78 ГОСТ 22782.7-81 ГОСТ 24471-80 ГОСТ 24786-81 ГОСТ Р 51330.20-99 ТУ 97.078-98 Область применения угольные шахты, рудники, неопасные по газу (метану) и пыли; нефтегазодобывающие производства; перерабатывающие производства пищевой и химической промышленности; жилищно-коммунальные хозяйства; городские и газовые службы. Конструкция Светильник состоит из корпуса с аккумуляторной батареей внутри и съемной фары, соединенных между собой двухжильным гибким шнуром, защищенным от коротких замыканий предохранителем.
Обязательно ознакомьтесь с настоящим Паспортом и сохраняйте его в течение. Руководство по эксплуатации светильника СГГ-10 предназначено для изучения правил. Клапаны запорные в процессе эксплу-атации должны быть полностью открыты.

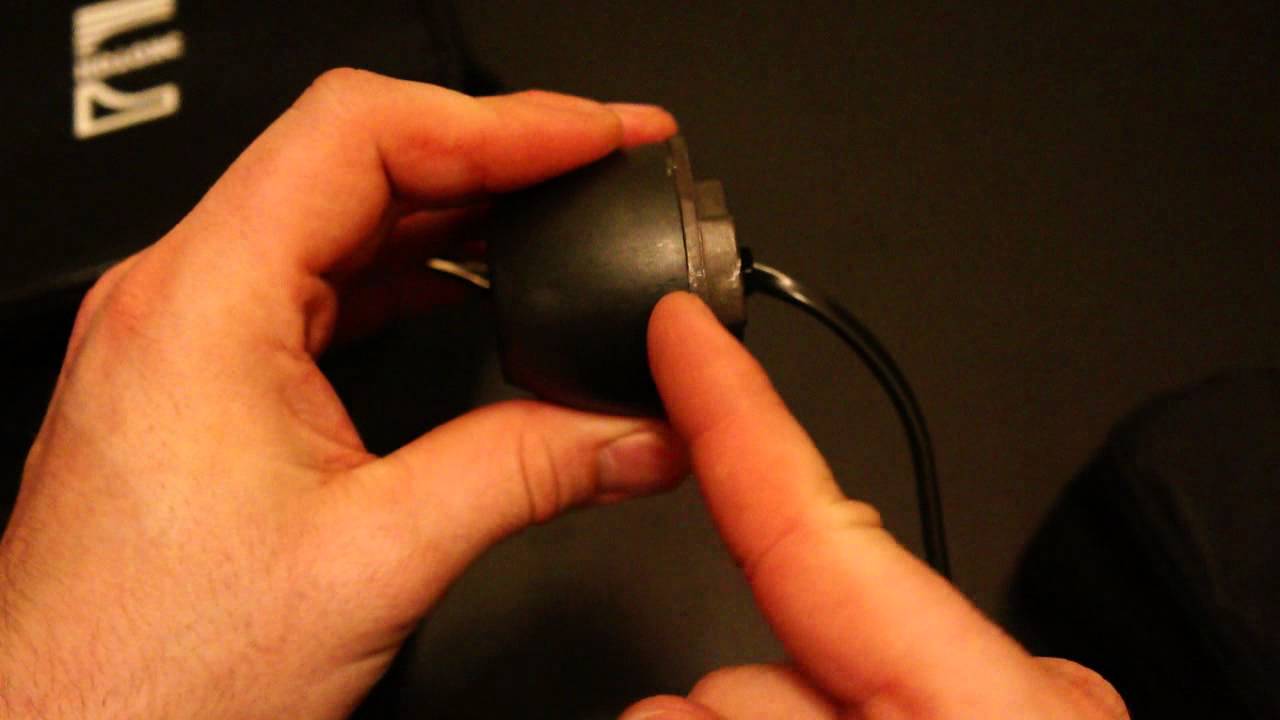

Корпус герметичной аккумуляторной батареи представляет собой пластмассовую коробку. Специальные винты крепят крышку к корпусу. На корпусе батареи предусмотрены две скобы, с помощью которых светильник крепится на поясе рабочего. Фара представляет собой литой пластмассовый корпус, в котором смонтированы контактная система, светодиодный модуль, переключатель и контактная втулка. Переключатель на корпусе фары предназначен для включения светодиодного модуля светильника и выбора режимов ее работы: рабочего или резервного, и зарядный узел, через который аккумуляторная батарея подключается к зарядному устройству. Крепление фары на каске рабочего осуществляется с помощью скобы и пластинчатой пружины. Вскрытие фары возможно только после отвинчивания стопорного винта.
Взрывозащита и пылевлагонепроницаемость светильников обеспечивается за счет применения резиновых уплотнений, специальной конструкции фары и наличием в электрической цепи предохранителя от токов короткого замыкания. Светильники могут поставляться с аккумуляторными батареями различной емкости, с корпусными деталями разного цвета, указываемых при заказе. Преимущества высокая надежность и долговечность светильников в эксплуатации обеспечивается:применением гибкого специального шнура; выполнением корпусных деталей блока аккумуляторной батареи, крышки и фары из ударопрочной пластмассы; спользование нового поликарбоната для светопропускающего элемента делает его поверхность устойчивой к абразивным воздействиям, в следствие чего он не подвержен царапинам и помутнению.
Комплектность Светильник – 1 шт.; Планка – 1 шт.; Самонарезающий винт (М3.8) – 2 шт.; Комплект запасных частей (на 100 светильников); Предохранитель - 1 шт./коробку; Эксплуатационная документация (паспорт) – 1 шт./коробку. Техническое описание по эксплуатации батареи - 1 шт.
Структура условного обозначения СГГ.5М.О5. СГ – светильник головной; Г – с герметичной аккумуляторной батареей; 5М;5.1М – модификация; О – климатическое исполнение; 5 – категория размещения Условное обозначение при заказе и в документации другого изделия Светильник СГГ.5М.О5. ТУ 97.078-98 код ОКП 31 4611, В зависимости от применяемой батареи, светильники СГГ 5 выпускают в нескольких исполнения: Исп. Светильник головной аккумуляторный с герметичными батареями (Li-Pol, ѐмкостью 6,6А.ч и 3,3А.ч; вес 0,7кг.) В качестве источника света используется светодиод, Время работы не менее 24 часов, основной и дополнительный свет. 06. Светильник головной аккумуляторный с герметичной батареей (Ni-MH, ѐмкость аккумуляторной батареи 10А.ч; вес 1,1 кг) В качестве источника света используется лампа накаливания Р3,75+05 Время работы не менее 30 часов. 05. Светильник головной аккумуляторный с герметичной батареей (Ni-MH, ѐмкость аккумуляторной батареи 7А.ч; вес 1,0 кг) В качестве источника света используется лампа светодиод.
Время работы не менее 17 часов. 04. Светильник головной аккумуляторный с герметичной батареей (Li-Pol, ѐмкостью 8,2А.ч; вес 1,1кг.) В качестве источника света используется светодиод.
Сгг-5м.05 Паспорт Эксплуатация
Время работы не менее 20 часов, основной и дополнительный свет. 03. Светильник головной аккумуляторный с герметичной батареей (Li-Pol, ѐмкостью 6,6А.ч; вес 0,6кг.) В качестве источника света используется светодиод, Время работы не менее 16 часов, основной и дополнительный свет. По требованию заказчика комплектуется ручкой. 02. Светильник головной аккумуляторный с герметичной батареей (Li-Pol, ѐмкостью 3,3А.ч; вес 0,46кг.) В качестве источника света используется светодиод, Время работы не менее 10 часов, основной и дополнительный свет Для зарядки батарей используются несколько видов зарядных устройств: БЗТ-1, БЗТ-02, БЗТ-1-02, БЗТ-03 ИЗУ-1М, ИЗУ-2М ЗС «Заряд - 2» АЗС 'Заряд - 4' без каркаса АЗС 'Заряд - 4' с каркасом АЗС 'Заряд - 4' с каркасом и полками под самоспасатель. ЗАРЯД-4М Заряд - 4/5 Заряд - 4/9.
